برج خنک کننده

برج خنک کننده یا  Cooling Tower – کولینگ تاور -دستگاهی کاربردی جهت دفع حرارت و ایجاد برودت است که در سازمان ها، کارخانجات، پالایشگاه ها، آپارتمان ها و ساختمانهای بزرگ مورد استفاده قرار می گیرد.

برج خنک کننده یک نوع مبدل حرارتی است به این صورت که آب گرم را با برقراری تماس بین آب و هوا خنک می کند. به همین دلیل برای دفع گرما از سیستم های تبرید، تهویه مطبوع و فرآیند صنعتی از کولینگ تاورها استفاده می شود.

این برج ها کم هزینه ترین سیستمی هستند که به صورت آب کار می کنند و میزان هدر رفتن آب گرم در آن ها بسیار کم است.

برج خنک کن با ایجاد سطح وسیع تماس آب با هوا، تبخیر را آسان می کند و باعث خنک شدن سریع آب می گردد. عمل خنک سازی در اثر از دست دادن گرمای نهان تبخیر انجام می گیرد، درحالی که مقدار کمی آب تبخیر می شود و باعث خنک شدن آب می گردد.

انواع برج های خنک کننده

برج های خنک کننده از لحاظ نوع عملکرد به سه دسته تقسیم می شوند. این تقسیم بندی به شرح زیر است:

برج خنک کننده مدار باز: در این مدل، آب به وسیله یک پمپ به بالای برج منتقل می شود و بر روی پکینگ ها پاشیده می شود. هوا که از داخل برج وارد می شود به وسطله فن و الکتروموتوری که در بالا قرار دارد، از میان پکینگ ها عبور می کند و به سمت بالا کشیده می شود که در نتیجه بر اثر تماس مستقیم آب و هوا، بخشی از آب تبخیر می شود.

این برج برای هوای خشک مناسب است و تنها عیب آن هدر رفتن بیش از حد آب در اثر تبخیر است.

برج خنک کننده مدار بسته: در این نوع برج هیچگونه تماس مستقیمی بین آب و هوا نیست. آب یا هر سیالی که قرار است در این برج سرد شود ابتدا از داخل یک کویل عبور می کند. هوا نیز توسط فن و الکتروموتور به بالا مکیده می شود. در اثر برخورد هوا با سطح بیرونی کویل، حرارت از آب داخل کویل جذب شده و به محیط اطراف منتقل می شود.

برج خنک کننده مدار بسته برای محیط های دارای هوای سرد و همچنین آب با دمای بالا بسیار مناسب است.

کولینگ تاور هیبریدی: این نوع از برج، ترکیبی از دو برج مدار بسته و باز است. در این مدل، آب از داخل کویل حرکت و توسط مجموعه نازل روی کویل ریخته می شود.

در مواقعی که دمای هوا پایین است، برج خنک کننده هیبریدی به صورت خشک کار می کند و زمانی که هوا گرم می شود، آب روی کویل پاشیده می شود. تنها مزیت این مدل، بهینه سازی مصرف آب است.

اجزای اصلی برج خنک کننده

اجزای اصلی برج خنک کننده در انواع آن شامل موارد زیر است:

بدنه، تشک، تنوره فن: بدنه برج خنک کننده برای حرکت جریان هوا و تماس آن با آب است و تشک نیز برای جمع آوری آب سرد است. فن قسمتی از برج است که فن در ان قرار دارد و هوا را به داخل بدنه می کشد. هر کدام از این اجزا می توانند از مواد مختلفی تشکیل شوند.

جنس برج های خنک کننده بتنی است ولی در ساخت آن ها از مواد دیگری نیز چون آهن گالوانیزه، پلاستیک و فایبر گلاس استفاده می شود.

سطوح خنک کننده یا پکینگ: سطح تبادل حرارت مهمترین جزء در برج خنک کننده است. هر چقدر سطح تبادل حرارت بیشتر باشد، میزان حرارت منتقل شده نیز بیشتر است.

سطوح خنک کننده به دلیل محدودیت فضا در درون برج  باید دارای مساحت زیاد در حجم پایین باشند.

سیستم توزیع آب: سیستم توزیع آب در برج خنک کننده شامل لوله کشی ها، رایزرها، اتصالات، ساپورتها، پمپ سیرکولاسیون، آب پخش کن یا اسپرینکلر و نازلهای توزیع آب است.
فن برج خنک کننده: در برج های خنک کننده، حرکت هوا به دو صورت حرکت طبیعی و حرکت اجباری صورت می گیرد. برج های خنک کننده هزلولی شکل حرکت طبیعی دارند و ان هم به علت اختلاف دما در پایین و بالای برج است که در ام هوا از سمت پایین از درون لوورها به صورت طبیعی به سمت بالا کشیده می شود.

در حرکت اجباری، هوا به وسیله یک فن یا پروانه نصب شده در پایین یا بالای دستگاه از داخل برج به حرکت در می آید. نیروی لازم برای به حرکت در آوردم فن از یک الکتروموتور تامین می شود. از طریق تسمه و پولی نیرو را به پروانه منتقل می کند.

قطره گیر: قطره گیر ها به دو نوع لانه زنبوری و تیغه ای برای استفاده در انواع برج خمک کننده مورد استفاده قرار می گیرند. قطره گیرها برای حذف کردن قطره های آب از جریان هوا و جلوگیری از هدر رفتن آب در بالای نازل های توزیع کننده آب در برج خنک کننده استفاده می کنند.

لوور: لوورها از نوع تیغه ای یا لانه زنبوری هستند و جنس آن ها می تواند از کامپوزیت، پی وی سی یا پلی اتیلن باشد. لوور همگن سازی هوای ورودی را انجام می دهد و مانع از پاشیدن آب از داخل تشک به بیرون می شود.

الکتروموتور: الکتروموتور فن یا پروانه را به حرکت در می آورد و معمولا دارای سه فاز و حداقل IP55 و کلاس حرارتی F  است.





برج خنک کن فایبرگلاس cooling tower

برج خنک کننده فایبرگلاس

انواع برج خنک کننده تولید شرکت فرآب صنعت

انواع برج های خنک کننده در شرکت فرآب صنعت به شرح زیر است:

  1. برج خنک کن فایبرگلاس مخروطی
  2. برج خنک کن فایبرگلاس مکعبی
  3. برج خنک کن صنعتی



برج خنک سازی تهویه هوا

برج خنک کننده مخروطی و مکعبی از جنس فایبرگلاس

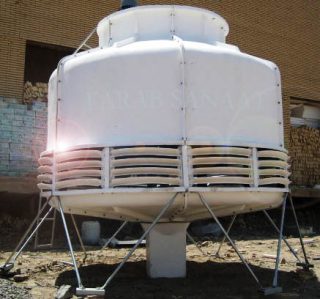

برج خنک کننده فایبرگلاس مخروطی

شکل طراحی این نوع برج موجب می شود ۳۰% بازدهی خنک سازی این دستگاه با مکش طبیعی متقابل آب و هوا صورت پذیرد.

این امر موجب می گرد تا مصرف انرژی تا اندازۀ قابل توجهی کاهش یابد.

این دستگاه ها از ظرفیت ۵ تن تبرید تا ۱۰۰ تن به صورت مونتاژ شده ارائه می شود و از ۱۰۰ تن تا ۱۲۵۰ تن تبرید در محل استقرار مونتاژ خواهد شد.

ویژگی برج خنک کن فایبرگلاس مخروطی

  • کم مصرف و بی صدا
  •  تناسب رنگ با مکان استقرار
  • ضد جلبک و رسوب
  • آنتی باکتریال و Anti Uv
  • مونتاژ سریع، دقیق و آسان
  • قطعات قابل تعویض
  • مقاومت بسیار بالا در برابر باد، سرما، گرما و رطوبت
  • نگهداری بی آزار

مشخصات فنی برج خنک کننده

در این قسمت شما می توانید با مشخصات برج خنک کننده تولیدی شرکت مهندسی فرآب صنعت آشنا شوید.

مشخصات فنی برج های خنک کن مخروطی فرآب صنعت
وزن kg ابعاد m هد پمپ m گذر اسمی آب gpm ورودی مدل
نوع کم صدا نوع استاندارد استاندارد و کم صدا
در حال کار خشک در حال کار خشک قطر ارتفاع
۱۲۰ ۵۲ ۱۱۸ ۵۰ ۰/۸۵ ۱/۳۵ ۱/۳ ۲۸ ۱/۵ FRC5
۱۴۲ ۵۸ ۱۳۸ ۵۶ ۰/۹۳ ۱/۶۳ ۱/۳ ۳۵ ۱/۵ FRC10
۲۲۰ ۸۵ ۲۱۸ ۸۳ ۱/۱۷ ۱/۶۸ ۱/۶ ۵۳ ۲ FRC15
۲۶۸ ۱۱۳ ۲۶۴ ۱۱۰ ۱/۳۸ ۱/۷۸ ۱/۶ ۷۱ ۲ FRC20
۳۳۲ ۱۱۸ ۳۲۹ ۱۱۵ ۱/۳۸ ۲/۰۲ ۱/۸ ۸۸ ۲ FRC25
۳۶۷ ۱۶۴ ۳۶۳ ۱۶۰ ۱/۶۳ ۱/۸۹ ۲ ۱۰۵ ۳ FRC30
۴۱۴ ۱۷۵ ۴۱۰ ۱۷۱ ۱/۷۸ ۲ ۲ ۱۴۱ ۳ FRC40
۵۱۹ ۲۱۹ ۵۱۵ ۲۱۵ ۱/۸۷ ۲/۳۴ ۲/۲ ۱۷۶ ۳ FRC50
۷۱۴ ۴۰۵ ۷۰۸ ۳۹۹ ۱/۹۹ ۲/۳۷ ۲/۵ ۲۱۲ ۴ FRC60
۷۸۳ ۴۲۶ ۷۷۷ ۴۲۰ ۲/۱۵ ۲/۱۵ ۲/۵ ۲۴۷ ۴ FRC70
۷۹۸ ۴۳۷ ۷۹۲ ۴۳۱ ۲/۱۵ ۲/۴۸ ۲/۵ ۲۸۲ ۴ FRC80
۸۶۴ ۴۷۱ ۸۵۴ ۴۵۹ ۲/۵۹ ۲/۳۵ ۳/۱ ۳۱۸ ۴ FRC90
۹۵۳ ۵۲۹ ۹۴۳ ۵۱۹ ۲/۵۹ ۲/۵۷ ۳/۱ ۳۵۲ ۴ FRC100
۱۰۶۸ ۶۴۴ ۱۰۵۳ ۶۲۹ ۲/۹۵ ۲/۳۸ ۳/۵ ۴۴۲ ۴ FRC125
۱۴۸۳ ۸۰۴ ۱۴۶۸ ۷۸۹ ۲/۹۵ ۲/۶۲ ۳/۵ ۵۲۸ ۴ FRC150
۱۵۶۹ ۸۹۰ ۱۵۵۳ ۸۷۴ ۳/۳۳ ۲/۶۲ ۳/۸ ۶۱۸ ۶ FRC175
۳۰۶۰ ۱۳۶۰ ۳۰۴۳ ۱۳۴۲ ۳/۷۱ ۲/۹۲ ۴/۴ ۷۰۵ ۶ FRC200
۳۱۸۰ ۱۴۸۰ ۳۱۶۲ ۱۴۶۲ ۳/۷۱ ۳/۱۵ ۴/۴ ۷۹۵ ۶ FRC225
۳۳۷۹ ۱۶۷۸ ۳۳۵۷ ۱۶۵۷ ۴/۳۹ ۳/۲۸ ۴/۷ ۸۸۰ ۶ FRC250
۳۴۹۴ ۱۷۸۸ ۳۴۷۳ ۱۷۶۶ ۴/۳۹ ۳/۶۶ ۴/۷ ۱۰۵۰ ۸ FRC300
۳۸۸۵ ۱۸۸۵ ۳۸۶۱ ۱۸۶۱ ۴/۸۵ ۳/۴۵ ۵ ۱۲۳۰ ۸ FRC350
۴۳۲۹ ۲۳۲۹ ۴۳۰۵ ۲۳۰۵ ۴/۸۵ ۳/۶۸ ۵ ۱۴۱۰ ۸ FRC400
۵۸۴۸ ۲۵۶۵ ۵۸۱۸ ۲۵۳۵ ۵/۵۱ ۴/۰۴ ۵/۳ ۱۵۸۰ ۱ FRC450
۷۱۸۵ ۲۶۱۹ ۷۱۵۵ ۲۵۹۰ ۵/۵۱ ۴/۲۷ ۵/۳ ۱۷۷۰ ۱ FRC500
۱۰۶۱۹ ۳۵۲۴ ۱۰۵۸۸ ۳۴۹۳ ۶/۵۳ ۴/۶ ۵/۶ ۲۱۲۰ ۱ FRC600
۱۰۷۷۹ ۳۶۸۴ ۱۰۷۴۷ ۳۶۵۲ ۶/۵۳ ۴/۸۳ ۵/۶ ۲۴۶۰ ۱ FRC700
۱۲۸۴۳ ۵۲۶۴ ۱۲۸۰۸ ۵۲۲۹ ۷/۵۹ ۵ ۶/۲ ۲۸۳۰ ۱۲ FRC800
۱۳۲۸۲ ۵۴۸۳ ۱۳۲۴۷ ۵۴۴۹ ۷/۵۹ ۵/۲۳ ۶/۲ ۳۵۲۰ ۱۲ FRC1000
۱۵۴۹۷ ۶۵۱۶ ۱۵۴۵۸ ۶۴۷۶ ۸/۷۹ ۵/۵۶ ۶/۵ ۴۴۰۰ ۱۲ FRC1250



برج خنک کن فایبرگلاس مکعبی

این سری از برج های خنک کن با ایده گرفتن از طرح آلمانی SULZER بوده و با توجه به امکانات و نیازهای داخلی طراحی و ساخته شده است.

در طرح این شرکت مهمترین اصلاح ایجاد دریچه بازدید در این برج ها است که در طرح اصلی وجود ندارد.



ویژگی برج خنک کن فایبرگلاس مکعبی

از ویژگی های برج خنک کننده فایبرگلاس مکعبی می توان به موارد زیر اشاره کرد:

  • بدنه یکپارچه کامپوزیتی محکم و صلب
  • تنوع رنگ و زیبایی در شکل ظاهری
  • پوشش ویژه NPG و مقاوم در مقابل اشعه ماوراء بنفش و ضربه پذیر
  • قابلیت تغییر محل استقرار
  • نگهداری بسیار آسان و بی آزاد
  • قطعات قابل تعویض
  • کم مصرف، بی صدا و مقاوم در برابر باد
  • مونتاژ سریع، دقیق و آسان
  • کارکرد سخت و راندمان بسیار بالا
  • جاگیری کمتر نسبت به نوع استوانه ای حدوداً ۲۰%

برج خنک کننده صنعتی

این سری از برج خنک کننده ها مجهز به اسکلت گالوانیزه گرم با پوشش FRP بوده که باعث مقاومت بالا و عمر طولانی آن می شود و همچنین این دستگاه را در شرایط صنعتی و سخت تضمین می کند. این مدل پس از تولید، در کارخانه مونتاژ شده و سپس دمونتاژ می گردد که باعث می شود مونتاژ دقیق در محل استقرار گردد.

برج خنک کن صنعتی بر اساس نیاز فنی مورد درخواست خریداران و قابل نصب بر روی حوضچه های بتنی طراحی و ساخته می شود که نقشه حوضچه بتنی توسط این شرکت به خریدار محترم جهت اجرا تحویل می گردد.



cooling-tower

برج خنک کننده از جنس فایبرگلاس



ویژگی برج خنک کن صنعتی

برج خنک کن صنعتی دارای ویژگی های زیر است:

  • مناسب برای مصارف صنعتی
  • تناسب رنگ با مکان استقرار
  • کارکرد سخت و راندمان بسیار بالا
  • هزینه نگه داری کم
  • مدول های مونتاژ شده در کارخانه
  • پوشش ویژه NPG مقاوم در برابر اشعه UV
  • مونتاژ دقیق، سریع و آسان بهمراه قابلیت تعویض قطعات
  • ضد جلبک و رسوب

برای کسب اطلاعات تکمیلی می توانید با کارشناسان فنی ما با شماره های ۳-۲۶۳۱۸۳۳۲ ، ۲۲۳۲۰۰۵۸ و ۰۹۱۲۳۳۵۵۹۶۰ تماس حاصل فرمایید.

سوالات متداول برج خنک کننده

آیا می توان از برج خنک کننده خشک در همه مناطق ایران استفاده کرد؟

بله این نوع برج برای مناطق کویری خشک و سرد مناسب است و مصرف آبی ندارد.

انواع برج خنک کننده کدام اند؟

این برج ها به دو دسته برج خنک کننده مدار باز و برج خنک کننده مدار بسته تقسیم می‌شوند.

کاربرد برج خنک کننده در صنعت امروز به چه شکل است؟

هر کارخانه بزرگ و کوچک برای انتقال گرمای اضافی تجهیزات خود به برج خنک کننده نیاز دارد.
